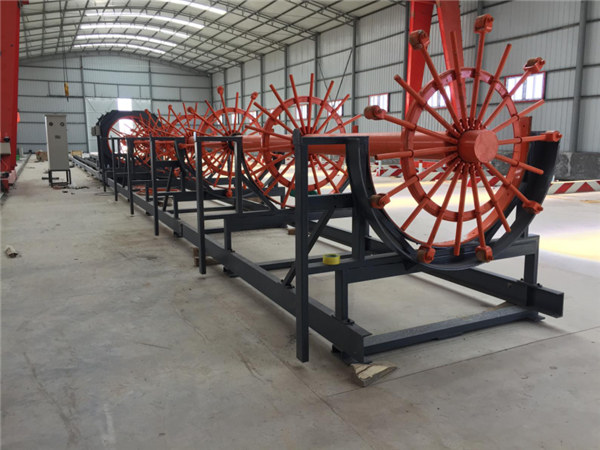

зајакнувач на кафез заварувач

зајакнувач на кафез заварувач

Овој пилемастер (кафез заварување mahine) го поставува растојанието помеѓу ПЛЦ со висока точност.

Дескрипција на кафез заварување машина

Според барањата за конструкција, надолжната лента се пренесува преку дупката на фиксниот ротирачки диск од човекот и се фиксира, заварува една глава од стремежите до надолжната лента, а ротирачкиот диск ќе ветер и ќе се врати назад на фиксна далечина за да се завари до спирална лента на надолжната лента, ова е начинот на формирање на кафезот на кафе (заварен кафез, засилувачки кафез).

Прецизноста на заварениот кафез: армирачкиот кафез бара висока прецизност на растојанието помеѓу стремежите, овој пилеммастер (машина за заварување на кафез) поставува растојание низ ПЛЦ, така што може да ветува висока прецизност, всушност, растојанието помеѓу стресот и подвижноста брзина, па во контрола на PLC, нема да има потреба да се грижите.

Технички параметри:

МоделRN-LH1250RN-LH1500RN-LH2000RN-LH2500
Дијаграм кафе дијаметар.200-1250мм300-1500mm400-2000mm400-2500mm
Тежина кафез на кафе3000kg4500kg6000kg8000кг
Надолжно бар.12-40мм12-40мм12-40мм12-40мм
Штити од дијаметар.5-16мм5-16мм5-16мм5-16мм
Стрејт теренот50-450мм50-450мм50-450мм50-450мм
Хидраулична сила10Mpa10Mpa10Mpa10Mpa
Моќност (вклучувајќи го и уредот за напојување)11kw13kw23kw30kw
Целосни димензии (L * W * H)25 * 1.8 * 2м29 * 2 * 2.2м30 * 2,5 * 2,8м43 * 3 * 3,5м
Вкупна тежина8T12T18T23Т

Карактеристични карактеристики

Висока стапка на производство:

Вообичаено се потребни 10 работници, поделени во две работни смени, за да помогнат во хранењето, заварувањето и внатрешната инсталација, со помош на овие 10 работници, оваа машина може да произведе најмалку 20 завршени кафези еден ден.

Стабилен квалитет на кафез:

Во споредба со рачното производство на кафез, производството на механизација може да достигне до подобар квалитет на кафезот со редовна спирална смола, така што готовите кафези го делат истиот дијаметар и облик, нивниот квалитет комплетно се усогласува со очекуваните стандарди.

Ниска цена на производство:

Во споредба со рачното производство на кафез, нема потреба од производство на механизација за фиксирање на внатрешниот прстен кај надолжните шипки со жица, што може да заштеди 1% материјална цена.

Кратко време на дигање:

Со помош на шаблонот, надолжните шипки се подеднакво поставени на обемот, така што е лесно да се срушат заеднички два кафези и може да спаси време на подигнување.

Поставување на персоналот

Нормално 5 работници во смена

Хранење: 2 работници

Заварување: 1 работник

Внатрешни прстени инсталација: 2 работници

Потребниот број на работници и неговото сместување не се фиксни цело време, ве молиме внесете промени според големината на кафезот

Стапка на производство:

1000mm дијаметар. Кејџ: две работни смени, 200-260м на ден по машина;

1250mm дијаметар. Кејџ: две работни смени, 180-230м на ден по машина;

1500mm дијаметар. Кејџ: две работни смени, 150-200m дневно по машина.

Шаблони на Кејџ:

Шаблони со различен број на кружни дупки се користат за производство на кафези со различен дијаметар. Секој образец е за еден специфичен дијаметар на кафез. Ве молиме, направете ја соодветната инсталација на шаблони пред да започнете со производство на кафез. Ако купувачот сака да произведе кафез од различен дијаметар, но без соодветен образец, ве молиме да ни кажете, постојат две решенија: 1. Ние директно снабдуваме нов. 2. Купувачот може да го направи тоа според нашите предвидени дизајн цртеж на локално место.

Затворете го зглобот во подолг кафез

Постојат два решенија за зглоб на кафезниот скут.

Челична лента скут заеднички: скут заеднички две кратки челични шипки во долг еден, а потоа поправете долги решетки на шаблони и заварување спирала бар на нив да се направи долг кафез.

Клеј скут заеднички: направи две кратки кафези, која должина е иста како и неговите надолжни решетки. Потоа скутете два кратки кафези во долг.

Инсталација на внатрешни прстени

За зголемување на дефицитот на заварување, препорачуваме да инсталирате внатрешни прстени откако кафезот е заварен во форма.

И ние снабдуваме соодветна мешалка за да создадеме внатрешни прстени. Прстените што ги произведува не се комплетен круг (Ц-облик) за лесна инсталација.

Потребни услови за инсталација

1. Машината треба да се инсталира дури и на цементно тло.

2. Инсталирање големина: 12M + 2M машина: 30m должина и 5m ширина

18M + 2M машина: 50м должина и 5м ширина

3. Завесите треба да се инсталираат по инсталацијата на машината, во спротивно тоа ќе стане пречка.

4. Инсталацијата на машината и завесата треба да ја земе предвид испораката на кафезот, со што лесен камион со должина од 17 метри е лесен.

5. Поставеноста на столбовите на тенди треба внимателно да се разгледа, во спротивно ќе стане пречка за време на испораката на кафезот.

6. Напојување: 380V 50KW

Инсталиран капацитет: 7KW (Вклучувајќи опрема за заварување)

Флуктуација на напонот: во рок од 5%

Поставете ја електричната кутија близу до контролниот кабинет.

7. Завршениот простор за складирање на кафезот треба да биде колку што е поголем, што може да собере најмалку 3-дневно производство. Нормално, околу 200 метри долг кафез се произведува еден ден (2 работни смени).

8. За машинска инсталација е потребен кран и мерач на ниво. Најмалку еден работник на купувачот треба да учествува во инсталацијата на машината и да изврши тестирање за да добие основни познавања за тоа како да работи и одржува оваа машина.
